Металлический ангар своими руками

ВАЖНО!

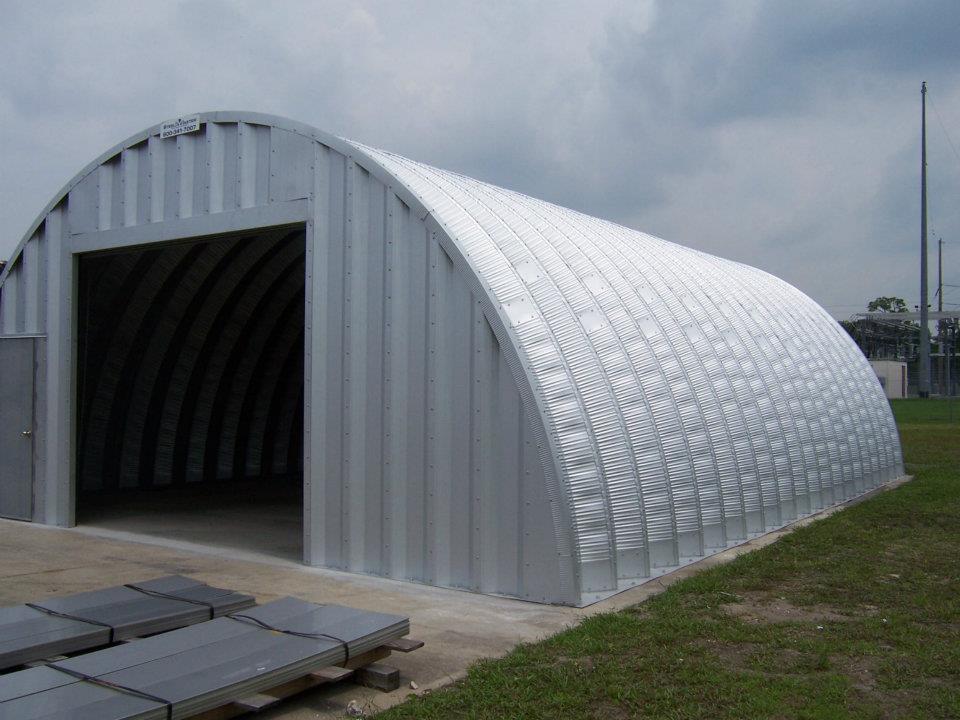

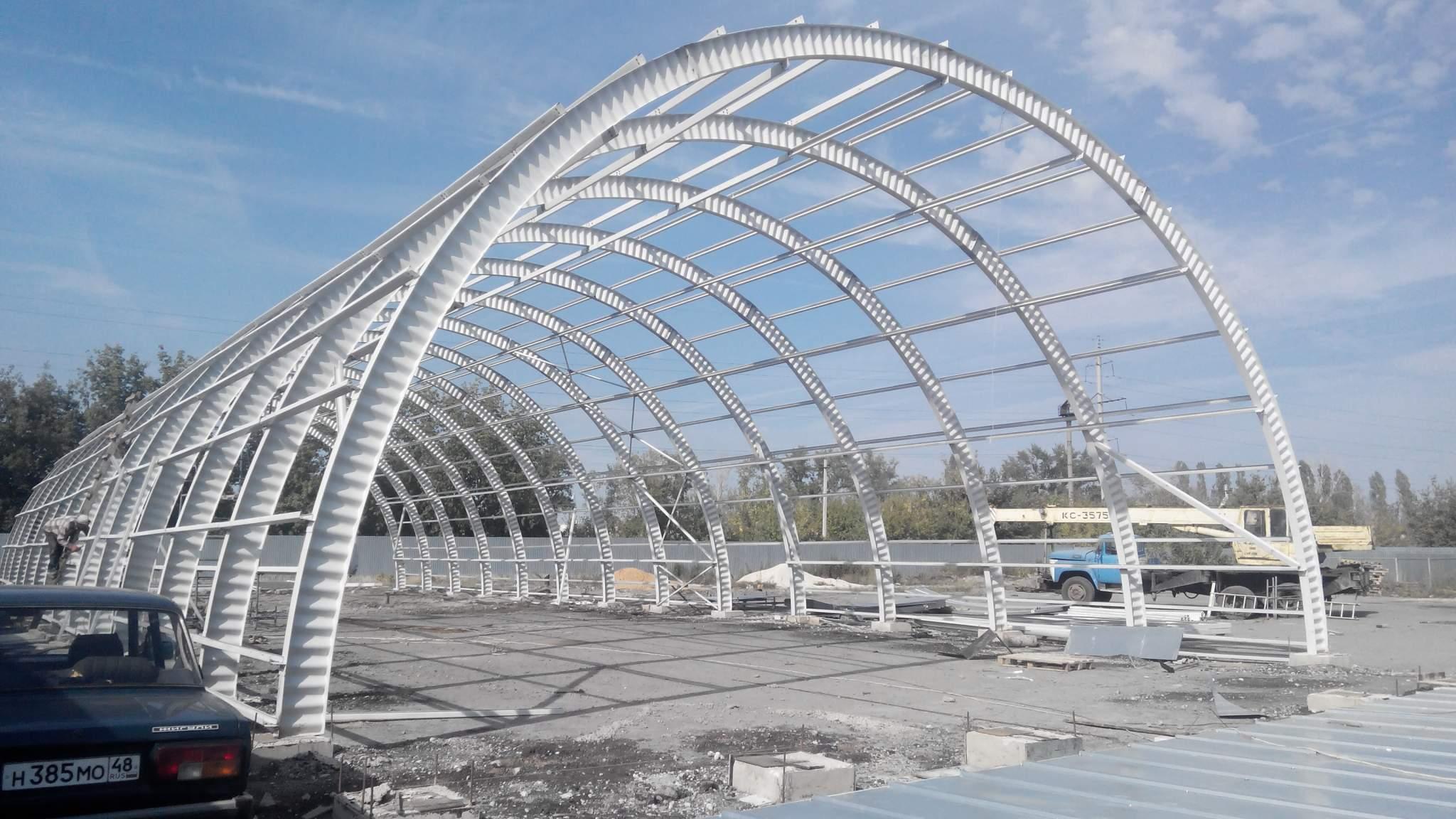

Изготовление металлических ангаров арочного или полигонального типа своими руками практически невозможно в силу специфики работ по созданию каркаса или арок для бескаркасного ангара. Изготовление каркаса металлических ангаров арочного и полигонального вида полностью выполняется на специализированных предприятиях, а их возведение производят опытные специалисты.

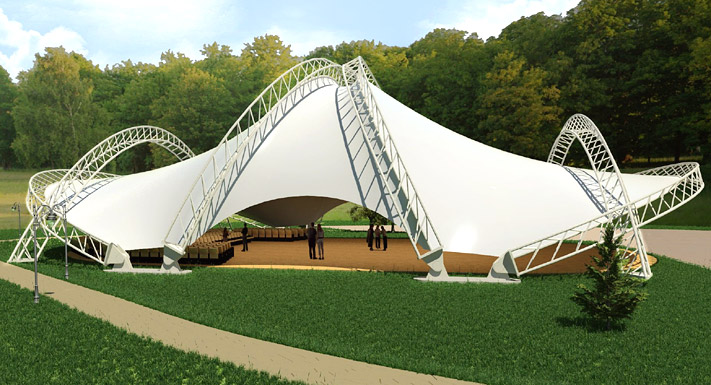

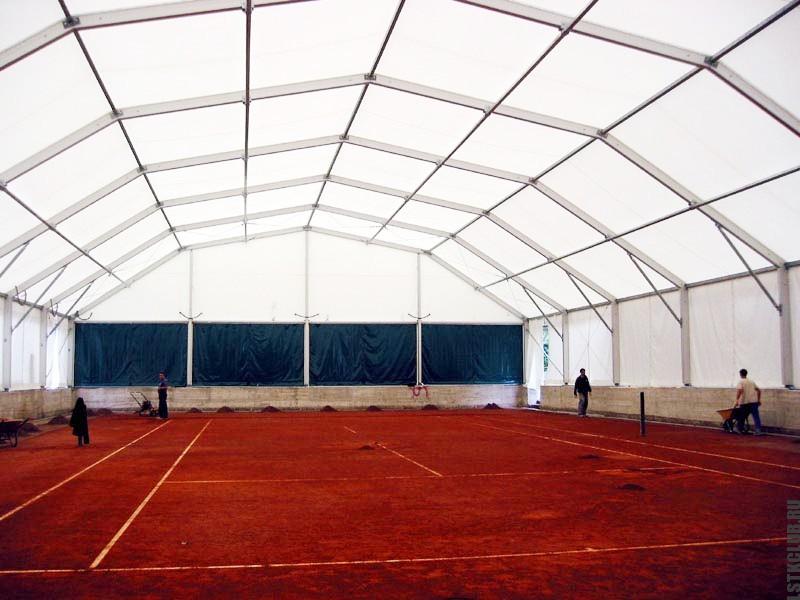

Еще одним видом металлических ангаров являются шатровые ангары. Конструкция арок этого вида ангаров намного проще в сравнении с полигональными или арочными и представляет собой закрепленные шарнирным способом балки-арки (4 – 6 штук) определенной длины. Для придания жесткости в конструкции используются поперечные распорки и прогоны, а также вертикальные, горизонтальные и ветровые связи. Особых ограничений по высоте и ширине для шатровых ангаров нет.

Для изготовления каркаса шатрового ангара используются уголки, швеллера и двутавры из стали С245. В зависимости от требований каркас обшивается профнастилом, тентом, сэндвич-панелями или полистовым способом.

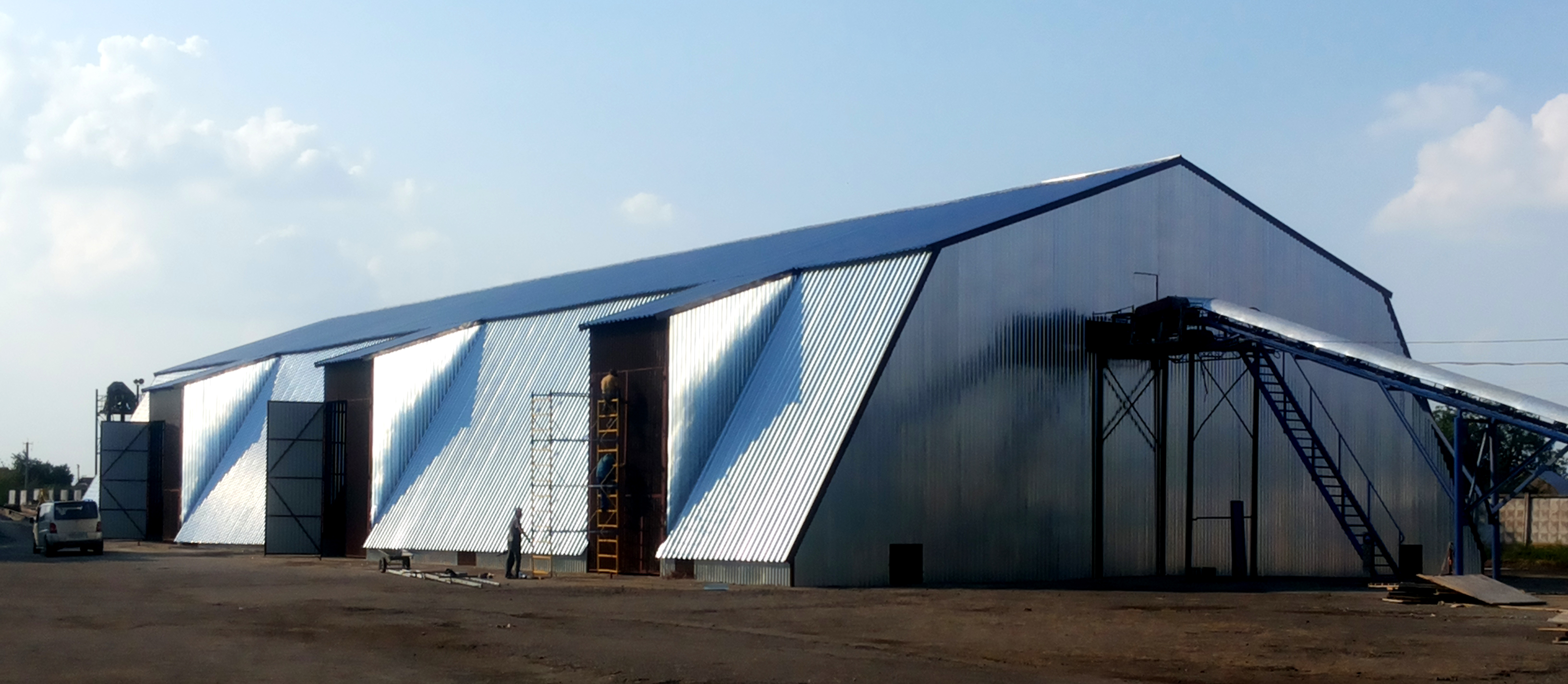

Из всех четырех видов металлических ангаров прямостенные являются наиболее привычными и легко создаваемыми. По виду они мало чем отличаются от обычного дома или склада. Разница заметна лишь вблизи. Быстровозводимые конструкции этого вида ангаров представляют собой металлический каркас, части которого соединены при помощи болтов и затяжек. Каких-либо ограничений по длине, ширине и высоте нет. Но стоит обратить внимание на тот факт, что выше трех этажей такие ангары не строят по причине высокой стоимости металлического ангара с использованием более массивных элементов из дорогого металла.

Обычно для каркаса используют уголки, швеллера и двутавры из стали марки С245 или выше. Жесткость самой конструкции обеспечивают вертикальные, горизонтальные и ветровые связи, поперечные распорки и прогоны. Обшивка выполняется полистовым способом, тентом, профнастилом или сэндвич-панелями.

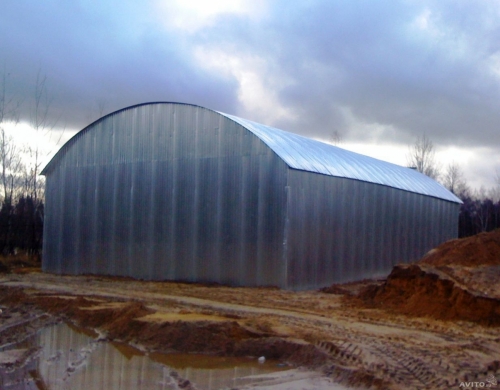

Необходимо отметить, что прямостенные ангары зачастую имеют двускатную крышу. Но на сегодняшний день наметилась тенденция возведения прямостенных ангаров с арочной крышей. Такие ангары по своим показателям ничем не уступают классическим прямостенным с двускатной крышей, а по данным производителей даже превосходят. Особенно это касается бескаркасных арок, производство и возведение которых несколько дешевле и быстрее.

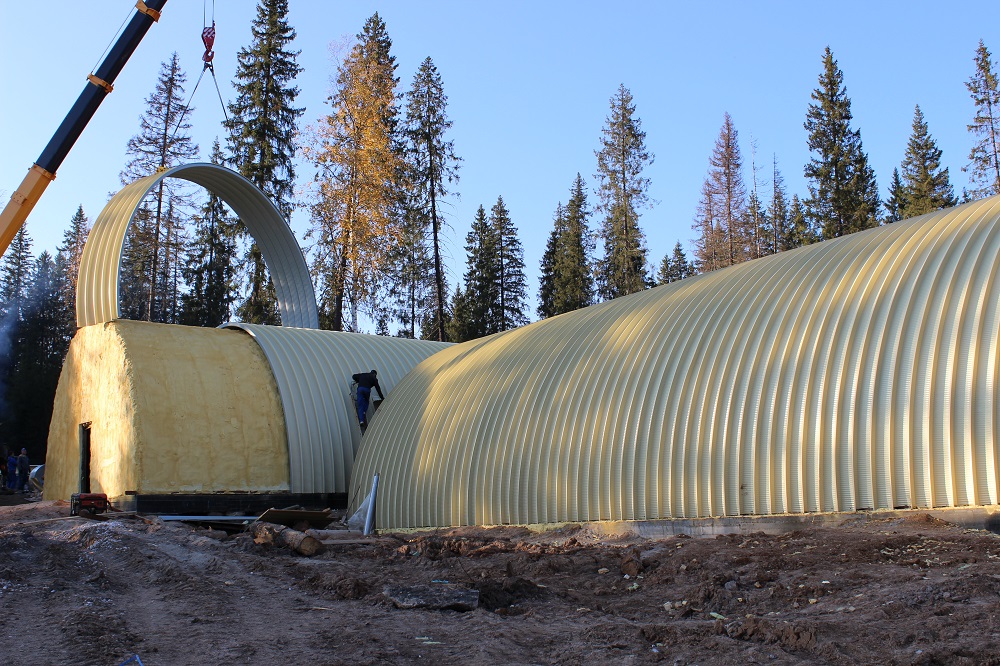

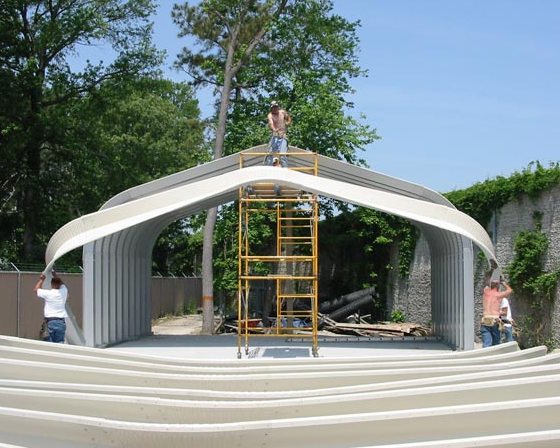

Но как отмечалось ранее, создание арочных бескаркасных конструкций возможно лишь на специализированном предприятии, а для возведения требуются опытные специалисты. Тоже самое касается и каркасной арочной конструкции.

Строительство любого объекта в независимости от его сложности начинается с создания проектной документации и металлические ангары не исключение. Без самого простого проекта будет невозможно возвести конструкцию ангара, приобрести материалы и получить все необходимые разрешения. К тому же в проекте выполняются все необходимые расчеты нагрузок на конструкцию, что весьма важно для быстровозводимых зданий и металлических конструкций.

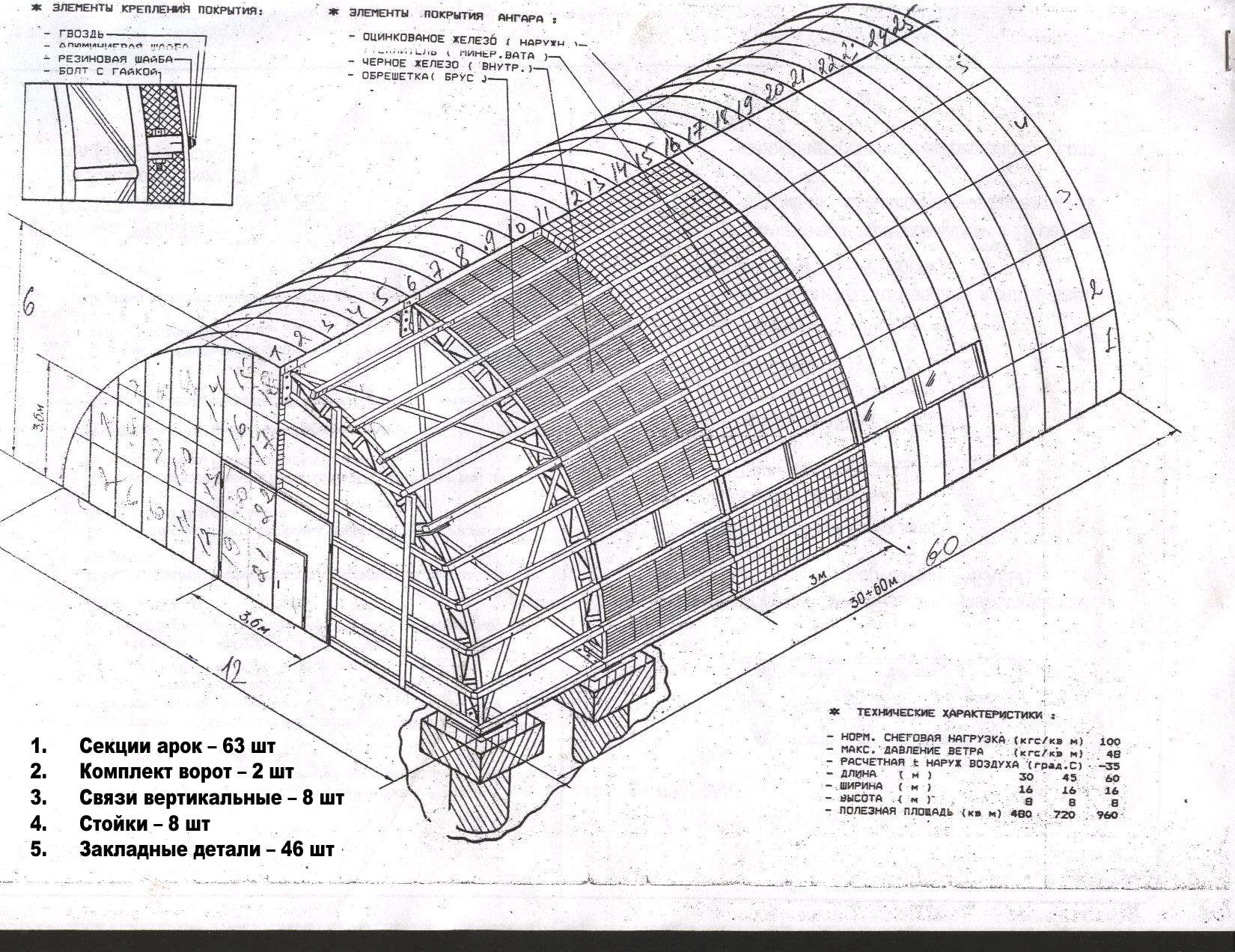

Из всех описанных выше видов ангаров проект арочного и полигонального металлических ангаров наиболее сложные. Их создание требует специализированных навыков и опыта в проектировании. Как уже отмечалось ранее, производство металлических ангаров арочного типа выполняется на специализированном предприятии. Там же можно заказать и проектную документацию.

В отличие от арочных, проектирование шатровых и прямостенных ангаров с двускатной крышей намного проще. Но и тут желательно иметь хоть какой-то опыт в проектировании. А после завершения работ обратится к специалистам с целью проверки созданного вами проекта.

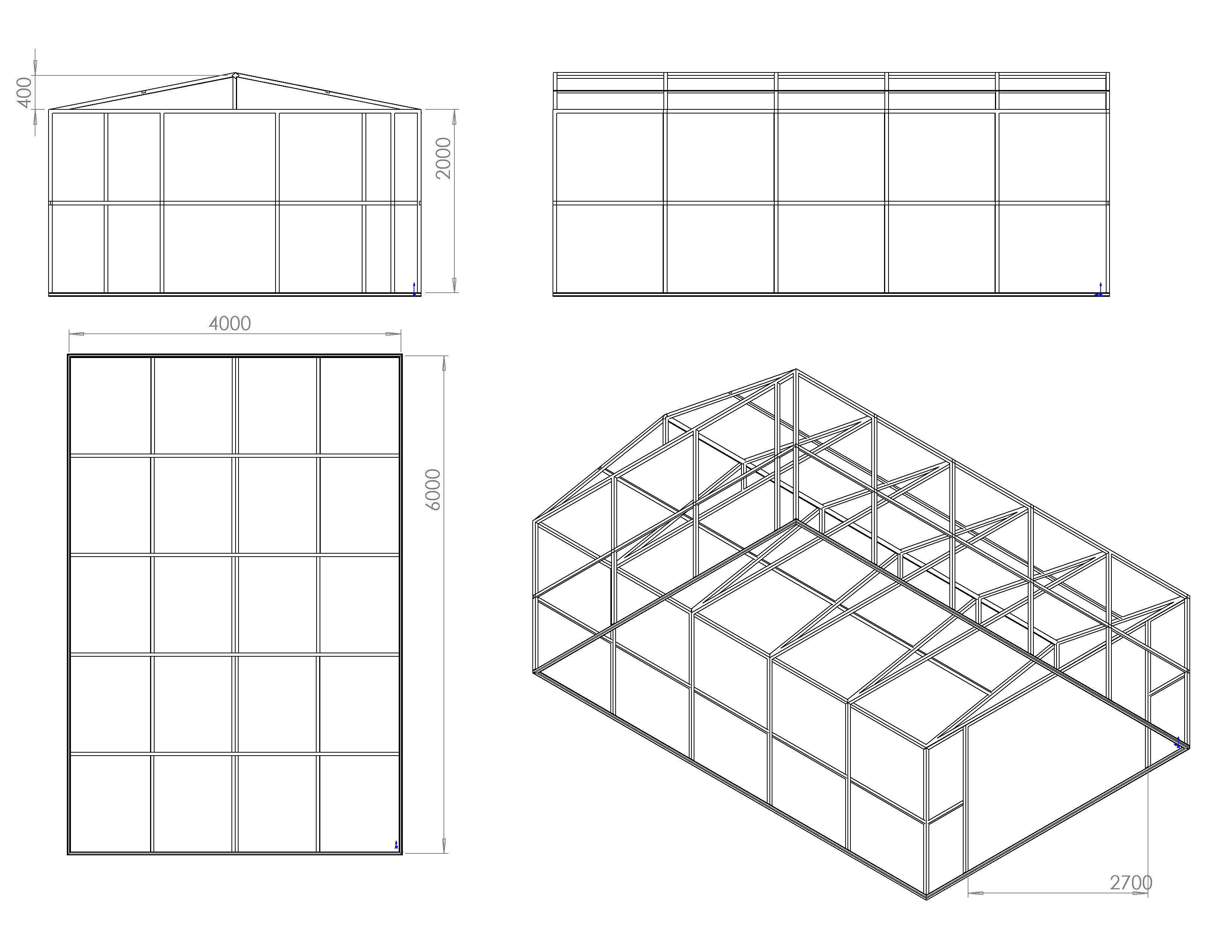

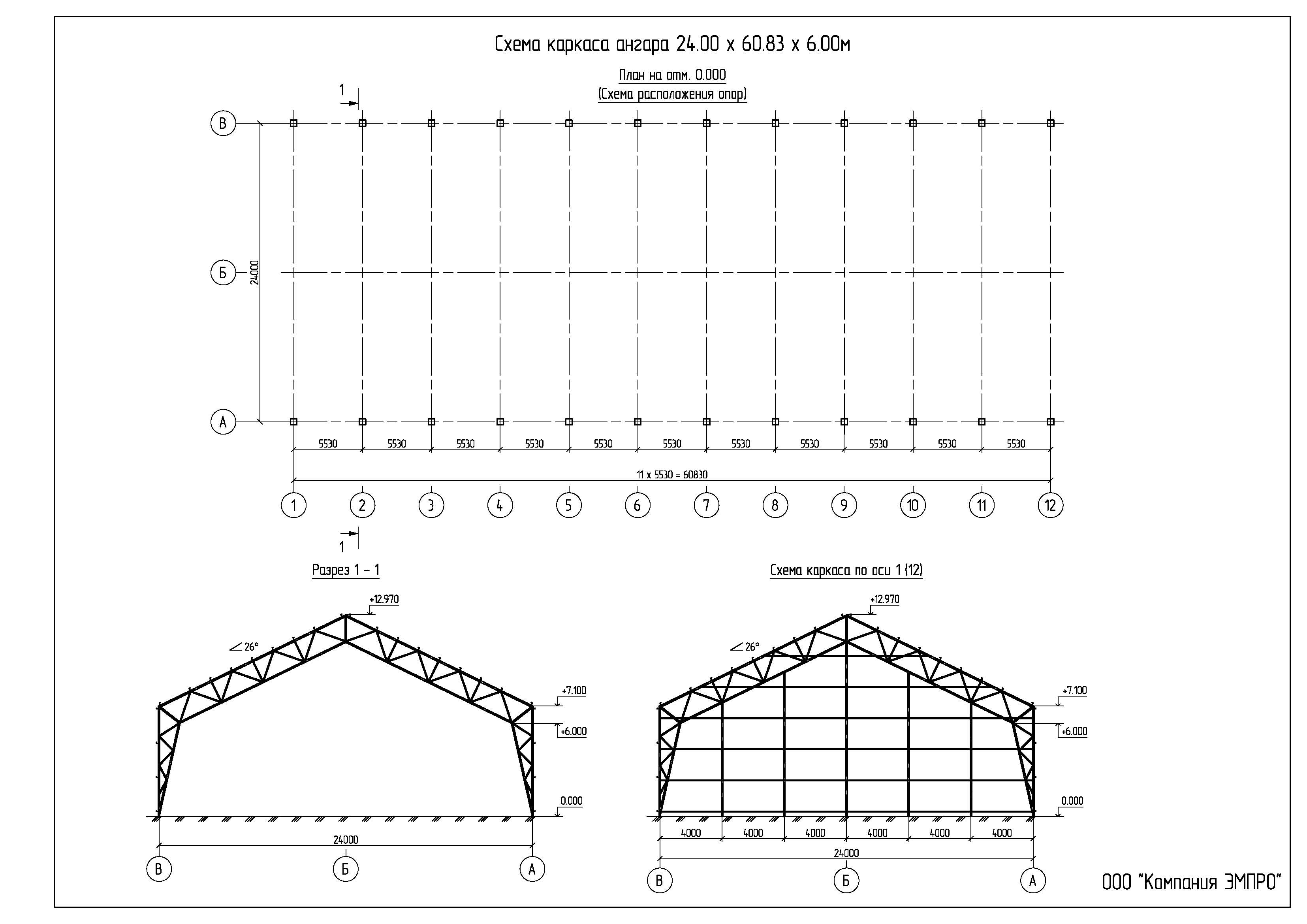

Сегодня, с развитием компьютерных технологий, проектирование любых конструкций стало намного проще. Используя такой инструмент, как программа ArchiCAD, или любую другу архитектурную программу, можно  довольно легко создать чертеж будущего строения. Конечно, без специализированных знаний не обойтись, но, по крайней мере, новички в проектировании смогут сделать чертеж металлического ангара без особых проблем.

А чтобы свести ошибки и недочеты в проекте к минимуму, следует ознакомиться со следующими нормативными документами:

• ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия»;
• СНиП III-18-75 «Металлические конструкции. Правила производства и приемки работ»;
• СНиП II-23-81 «Стальные конструкции»;
• СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;
• СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»;
• СНиП 2.0.07-85 «Нагрузки и воздействия»;
• СНиП 22-01-99 «Строительная климатология».

Разработка и создание проекта ангара проходит в несколько этапов:

• проектирование фундамента;
• проектирование каркаса несущей конструкции;
• проектирование стеновых и кровельных конструкций;
• проектирование инженерных систем (электропроводка, вентиляция, водоснабжение, канализации и т.д.).

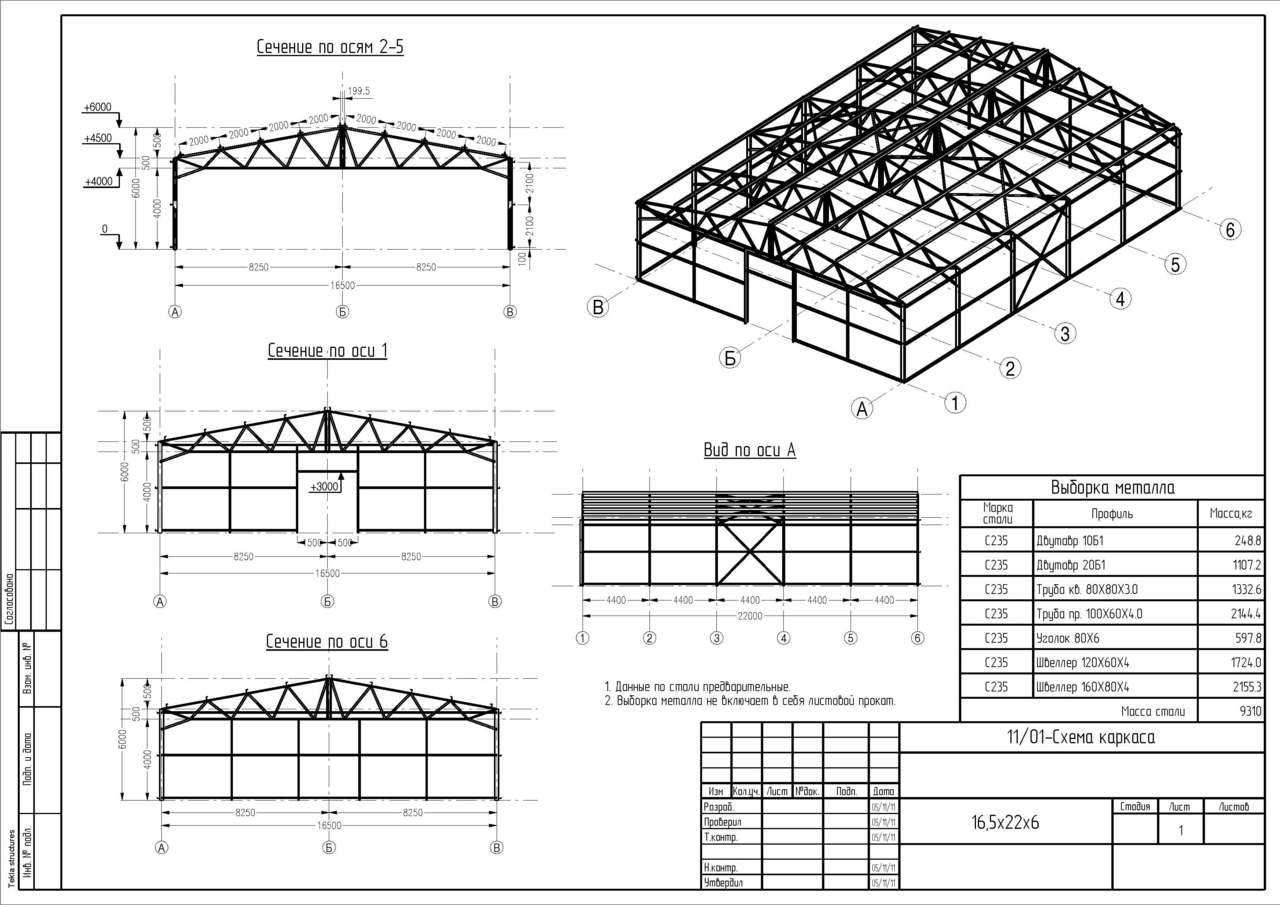

Создание проекта ангара подразумевает под собой детальную проработку всех элементов конструкции. Чтобы не вдаваться в подробности, рассмотрим лишь основные моменты.

Во-первых, в зависимости от целевого использования ангара его фундамент может быть следующих типов: монолитный плитный фундамент, ленточный фундамент, точечный свайный фундамент. Во-вторых, в зависимости от планируемых размеров и нагрузок на конструкцию ангара подбираются и используются следующие виды материалов для каркаса: труба с квадратным профилем, швеллеры, двутавры, сигмаобразный профиль. В-третьих, соединение всех элементов производится высокопрочными болтами и специальными соединительными фасонками. В-четвертых, необходимо помнить, что на металлический ангар цена зависит в первую очередь от планируемых нагрузок, сложности конструкции и используемых в ней материалов. Так, например, на простой одноэтажный, но высокий, теплый ангар, цена будет в несколько раз ниже, в сравнении с ангаром такой же высоты, но уже с двумя этажами и офисными помещениями внутри.

Первое, что придется сделать, это расчистить и выровнять участок под ангар. После чего можно приступать к обустройству фундамента. Это может быть ленточный, монолитно-плитный или свайный фундаменты. Весь процесс создания рассмотрим на примере плитного фундамента, так как он наиболее трудоемкий в создании.

После того как расчистили и выровняли площадку, в углах и под каждой несущей колонной бурим отверстие диаметром 20 – 30 см для создания сваи. После чего засыпаем внутрь слой песка и щебня. Теперь создаем армирующий каркас для каждой сваи. Длину берем так, чтобы над поверхностью оставалось около 50 см самого каркаса. Опускаем его внутрь, заливаем бетоном и даем ему застыть.

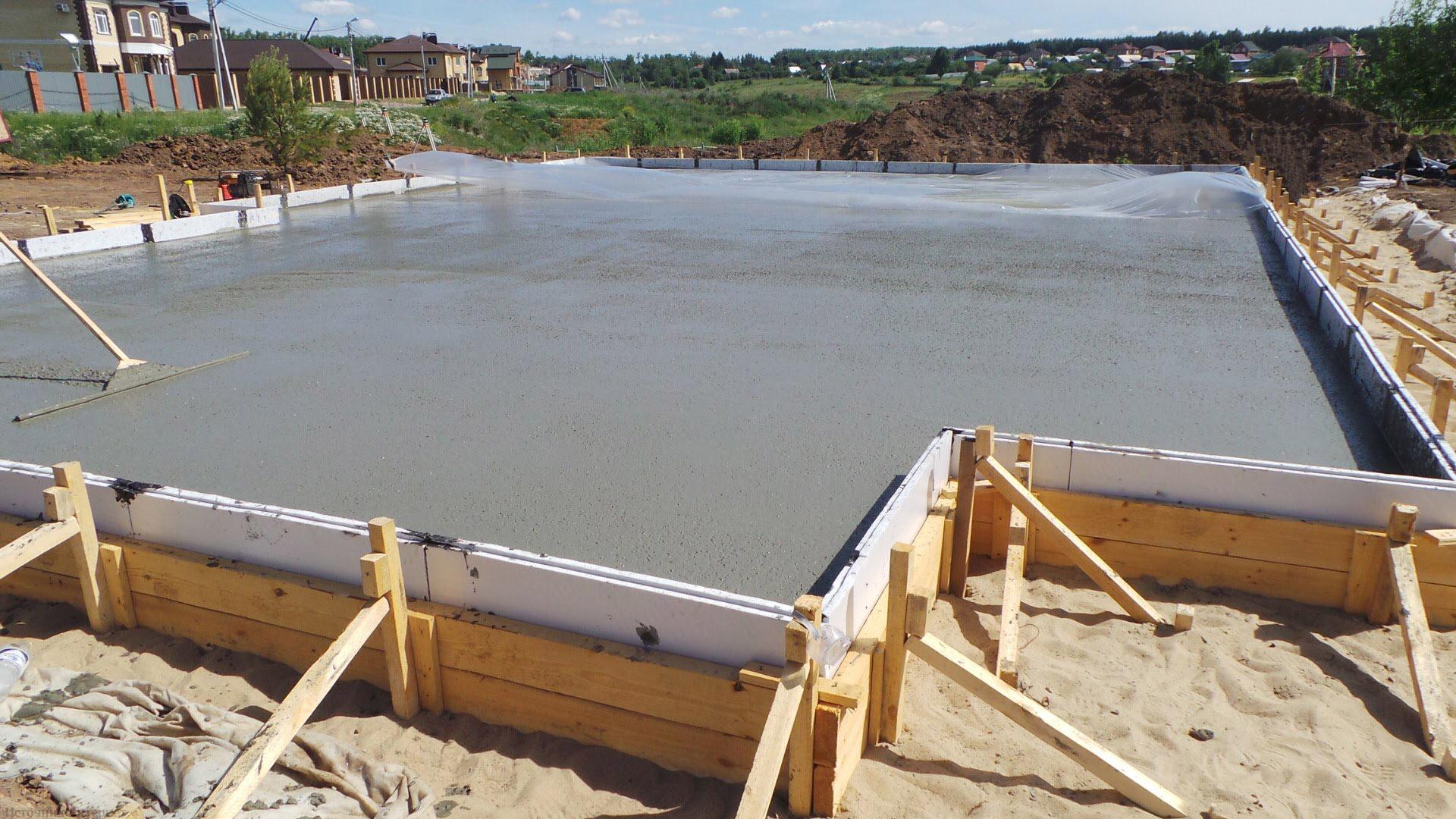

Пока сваи набирают крепости, создаем по периметру опалубку для плиты фундамента. Высота опалубки должна соответствовать толщине плиты фундамента. После этого делаем выемку грунта, обычно снимается плодородный слой, и засыпаем слоем песка толщиной 15 – 20 см и утрамбовываем его.

Поверх песка засыпаем слой щебня крупной фракции, разравниваем и утрамбовываем. Последний слой будет состоять из гравия, который также утрамбовывается. Общая толщина такого пирога должна быть на 3 – 5 см ниже нулевого уровня грунта.

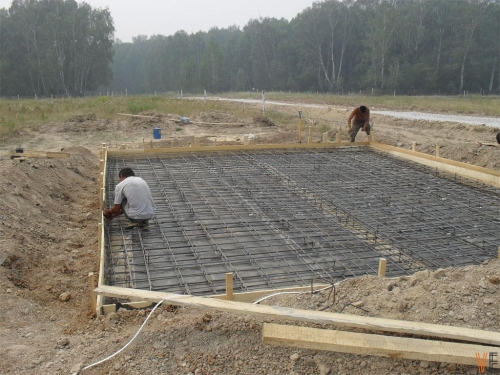

Следующим шагом будет создание армирующего каркаса по всей площади фундамента. Особых сложностей в этом нет, главное – подложить под сам каркас кусочки кирпича или камня, чтобы каркас находился на некотором удалении от слоя гравия. А также завязать сам каркас к выступающим частям армирующего каркаса свай. При этом лишние куски арматуры из каркаса свай необходимо срезать, чтобы они не торчали из фундамента. После чего залить бетоном и оставить фундамент набираться крепости на месяц. За это время необходимо либо сделать самостоятельно, либо заказать на предприятии все элементы каркаса ангара.

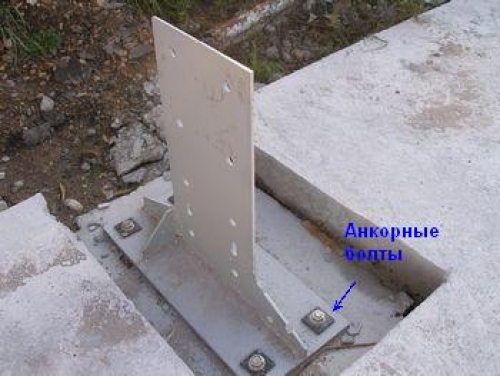

После того как фундамент будет готов, приступаем к созданию каркаса ангара. Начинаем с установки и закрепления опорных пят. Для этого вначале расставляем пяты по периметру. Шаг между ними должен соответствовать шагу рам каркаса. После чего в бетонном основании под расставленными пятами намечаем точки отверстий для анкеров и засверливаем их. По завершению остается расставить пяты по местам и закрепить к бетонному основанию при помощи анкерных болтов. На фото ниже видно, как устанавливается и закрепляется пята основания опорной колонны.

Следующим шагом будет сборка и установка колонн. Наиболее простой вариант монтажа, когда два швеллера соединяются между собой, зажимая внутри часть установленной опорной пяты. Чтобы упростить такой способ сборки и подъема колонны, её части вначале соединяем на земле и закрепляем к пяте одним болтом.

При этом сразу же устанавливаем соединительную карнизную фасонку и закрепляем её. После чего необходимо поднять колонну вертикально и закрепить её.

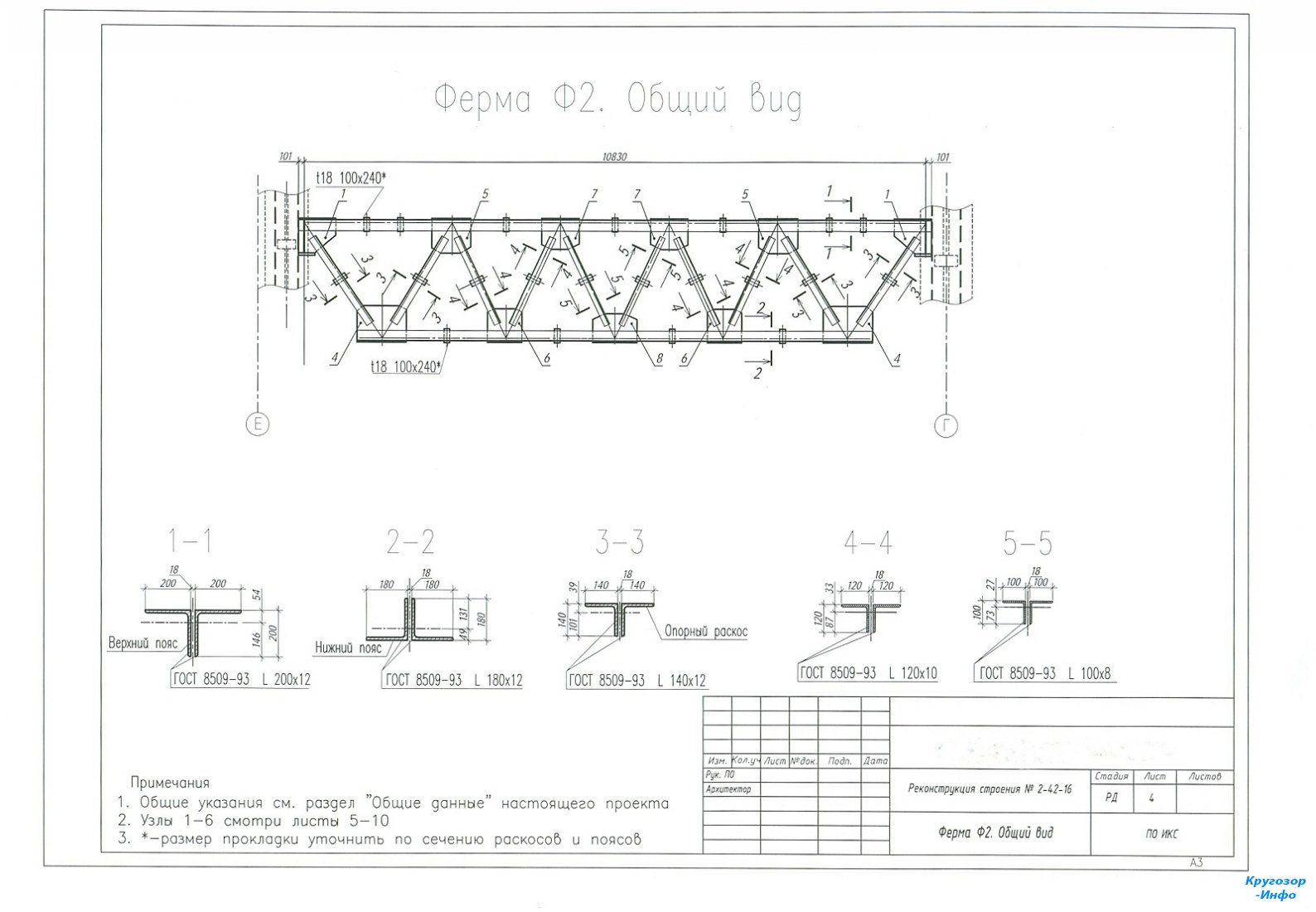

Далее на земле собирается ферма из балок перекрытия и при помощи крана подымается наверх, где окончательно закрепляется к несущим колоннам.

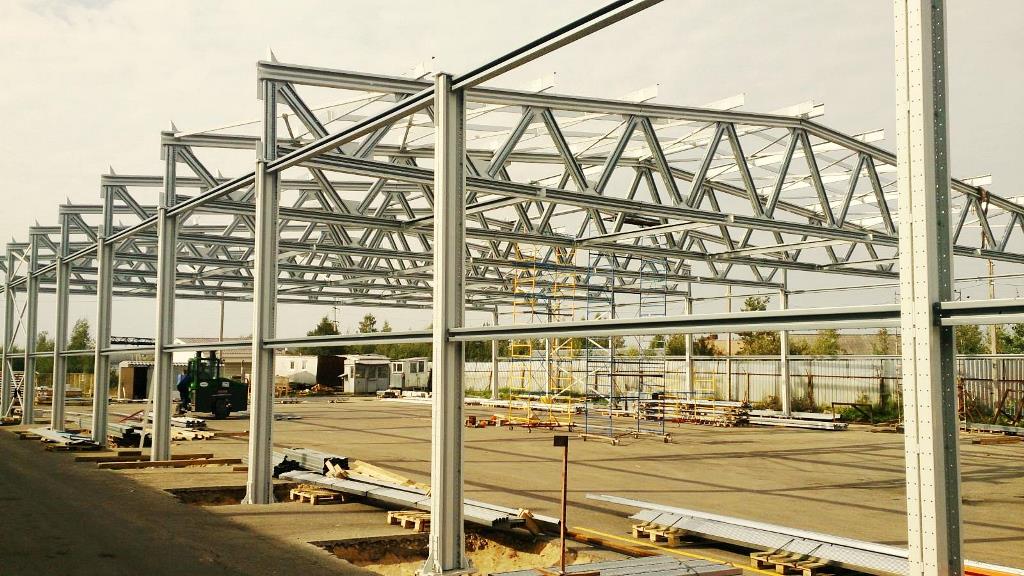

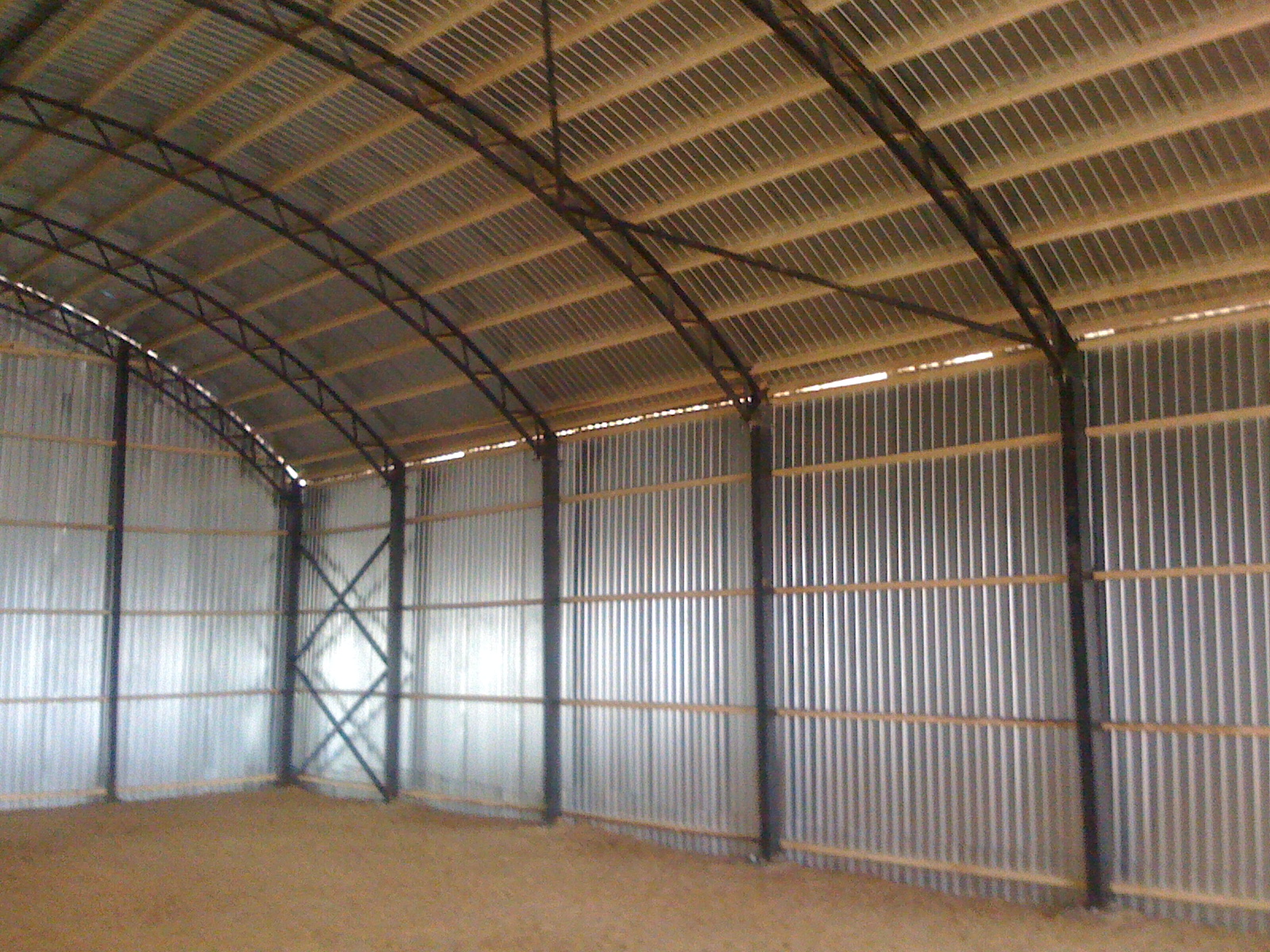

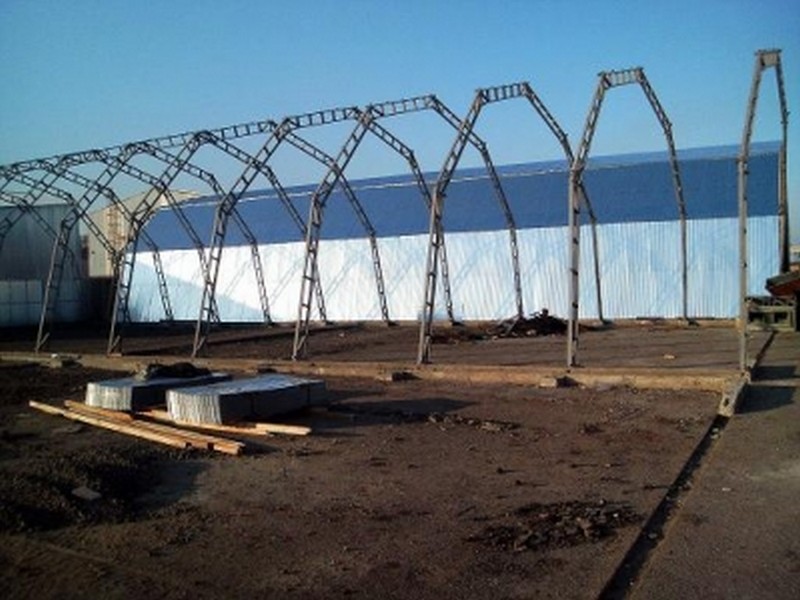

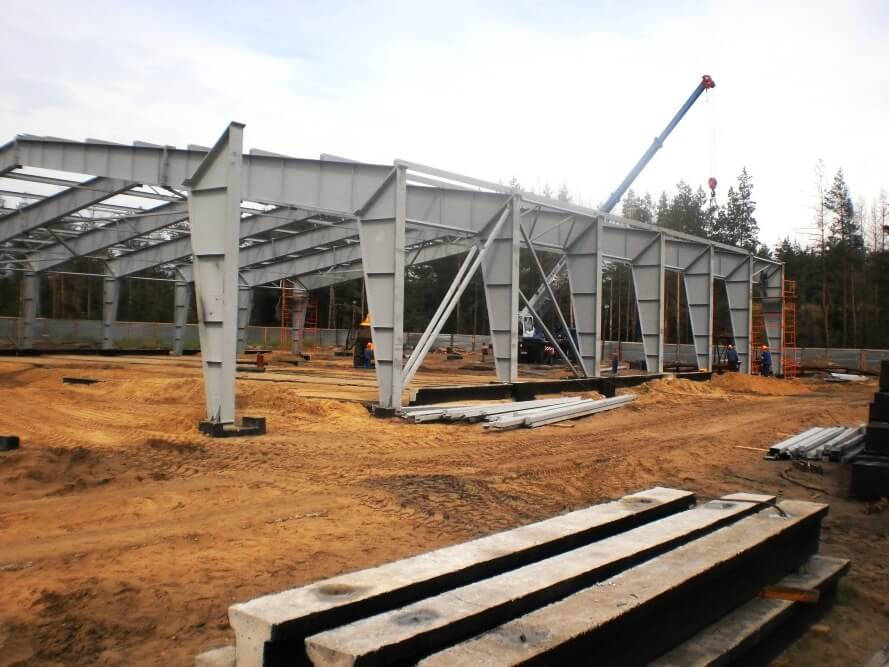

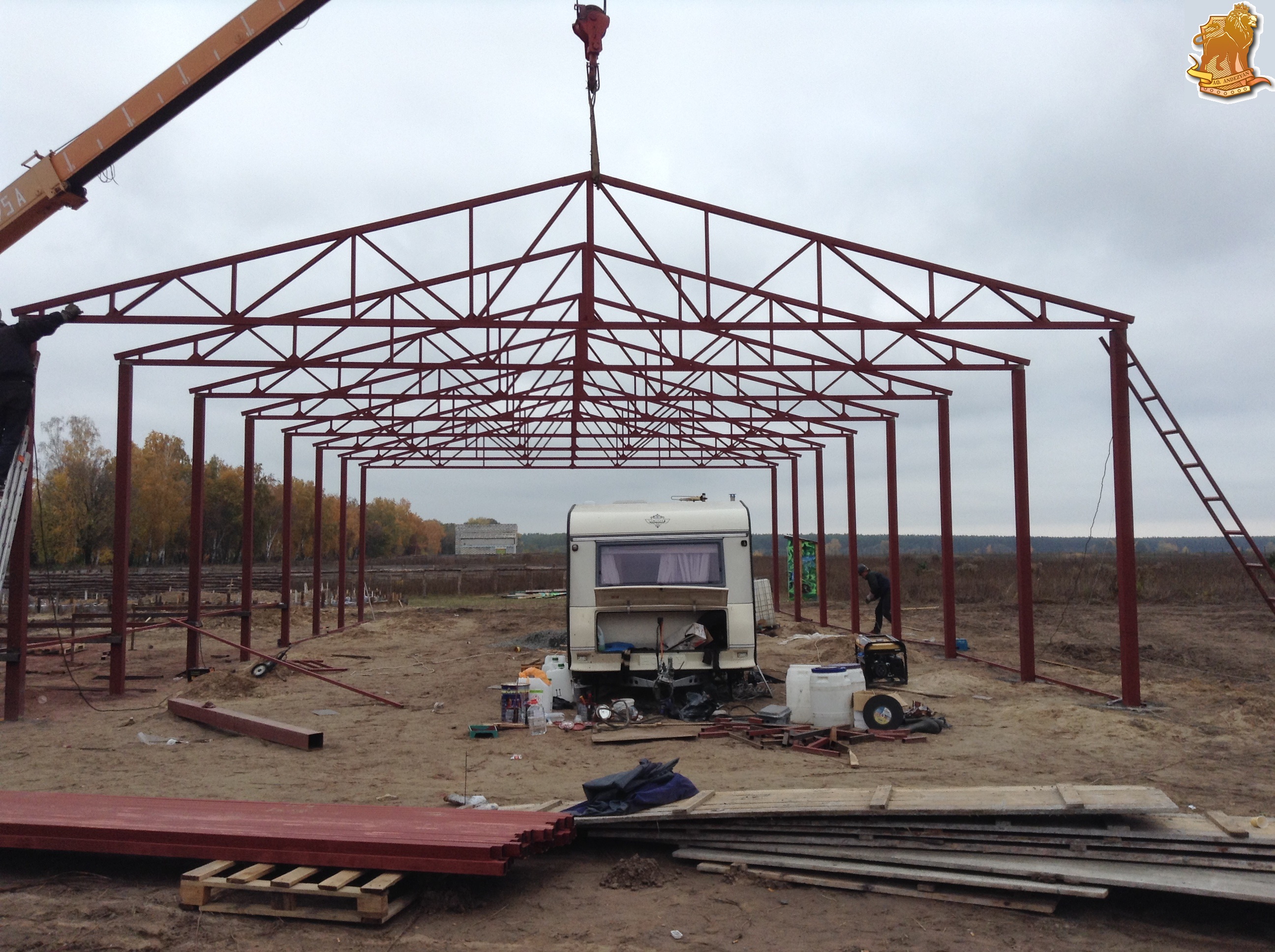

Если в конструкции в качестве несущих колонн используется, например, двутавр, тогда опорная пята приваривается к его основанию, а сама вертикальная установка и закрепление выполняются с помощью крана. Также можно полностью собрать на ровном участке земли всю раму, которая будет состоять из двух колонн и фермы. А затем с помощью крана останется поднять и поставить её на место. Чтобы установленная рама не завалилась, до тех пор, пока не будет установлена еще одна такая же, её необходимо зафиксировать растяжками. Как это делается, можно увидеть на демонстрирующем конструкцию металлического ангара фото. После того как были установлены все рамы каркаса, они для дополнительной жесткости соединяются вертикальными связями, стеновыми и горизонтальными прогонами. А также устанавливаются стойки фахверка для ворот ангара. Окончательно каркас металлического ангара будет выглядеть как на ниже приведенном фото.

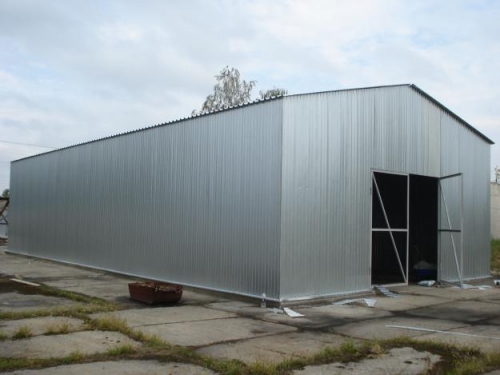

Ангар можно обшить несколькими способами. Все зависит от условий эксплуатации ангара. Наиболее простой вариант – это так называемая холодная обшивка листами профнастила. Обшивка стен выполняется снизу вверх так, чтобы каждый последующий лист ложился с небольшим напуском на предыдущий. Сами листы закрепляются специальными саморезами по металлу. Тоже самое касается и крыши, где по завершению устанавливается коньковый отлив.

Теплый способ обшивки ангара можно выполнить двумя способами. Первый – полистовой, а второй – при помощи сэндвич-панелей. Полистовой способ по выполняемым работам схож с обычной обшивкой. Но существенным отличием является создание многослойного утеплительного пирога. Он выглядит следующим образом. Вначале стены и крыша изнутри обшиваются по всей площади супердиффузионной мембраной. Затем укладывается или напыляется слой утеплителя, после чего весь пирог зашивается листами профнастила.

Второй вариант создания теплого ангара намного проще и предпочтительней, так как предусматривает его обшивку сэндвич-панелями. Все дело в том, что эти панели изготавливаются под заказ. Такой подход позволяет собрать стены и крышу ангара как конструктор в минимальные сроки. К тому же, при производстве сэндвич-панелей можно сразу сделать оконные и дверные проемы, что позволит быстро установить сами окна и двери. Крепление сэндвич-панелей к каркасу выполняется при помощи специальных длинных саморезов, позволяющих прошить всю толщину панели и закрепится в каркасе.

По завершению обшивки ангара остается лишь проложить все необходимые коммуникации, сделать вентиляцию, канализацию и водоснабжение. Металлические ангары не зря относятся к категории быстровозводимых зданий. На их установку уходит в разы меньше времени в сравнении с обычными домами, что делает их столь привлекательными в роли складов или зернохранилищ. А при необходимости можно довольно легко обустроить внутри административные помещения. Тем более что современные технологии позволяют сделать это в кратчайшие строки.
